Back to basics #10 - Reguladores de voltaje

Hola de nuevo a todos, el día de hoy vamos a ver el uso del regulador de voltaje.

A veces cuando trabajamos con algunos componentes, es necesario tener una fuelte de voltaje que nos suministre un voltaje constante. Por lo regular, la mayoria de las aplicaciones del blog necesitan un voltaje de 5v. Si trabajamos con una fuente de voltaje de laboratorio, podemos confiar que tendremos siempre disponible "la energia necearia", pero que pasa si queremos usar un eliminador y solo tenemos uno de 12v? Simple, no podremos usarlo o no de forma directa (al menos que nos guste ver el mundo arder).

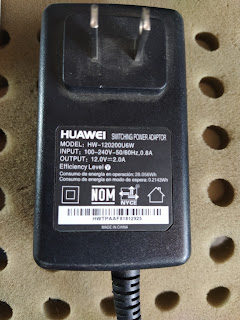

Este tipo de eliminador es bastante barato.

En la medida de lo posible deberíamos de usar componentes que soporten un rango amplio de operación, pero el caso de que queramos  combinar componentes que usen 5v y 12v es donde surgirá un problema.

El circuito LM7805 (o simplemente 7805) sirve para regular un voltaje, éste modelo en especifico sirve para regularizar el voltaje a un nivel de 5v. Existen mas variantes del integrado; el 7809 y el 7812 y el voltaje de regulación de cada uno es 9v y 12v respectivamente. Su uso es realmente sencillo y si miramos la siguiente imagen, veremos el diagrama de conexión.

Físicamente el regulador puede tener alguno de los siguientes aspectos:

Y nosotros por ahora usaremos el T0-220.  La pata uno será por donde conectaremos el voltaje a regular; 12V en este caso. La para 2 es tierra y la pata 3 es por donde saldrá el voltaje ya regulado.Si observamos bien el diagrama, solamente necesitaremos un capacitor a la entrada y uno más a la salida y obtendremos un voltaje. Los valores de estos dependerán en gran medida de la corriente que el regulador deberá suministrar. En la hoja de datos para el integrado LM7805 se indica que dependiendo de la lejanía de la entrada con respecto a la fuente de alimentación, el capacitor C1 puede ser omitido, mientras que el capacitor C2 ayuda a mantener un valor estable. Cómo recomendación puedes probar con distintos valores o solo usar los valores recomendados en la hoja de datos que son: C1 = 0.22µf y C2= 0.1µf. Personalmente he probado con valores de 2µf en la entrada y salida para cuando uso una carga de 400mA.

Una de las consideraciones que debemos de tomar en cuenta, es que el regulador va a disipar todo el exceso de voltaje en calor por lo que si queremos hacer uso de este y le vamos a exigir corrientes superiores a 500mA, debemos de utilizar un disipador de calor.(aunque se supone que tiene protección contra sobre-corriente y sobre-calentamiento probablemente los vecinos sufran si no hay una buena disipación)

Las cosas se pueden poner "calientes" si la disipacion adecuda

Para recapitular. El integrado lm7805 (y todos sus amigos) pueden ser una alternativa realmente rápida y sencilla para obtener un voltaje regulado, pero está por demás decir que debido a que todo el "voltaje extra" se convierte en calor, no es la manera más eficiente para hacerlo pero si la corriente que usamos no es tan alta sin duda es una buena alternativa , para corrientes mayores existen otro tipo de reguladores (que eventualmente veremos) pero si no queremos complicarnos, está sin duda es una buena alternativa.

Y bien, por ahora es todo. La cuarentena lejos de permitirme crear cosas para el blog, me alejo de él, pero aprovechando que en este mes cumplimos un año más, trataré de subir algunos post útiles
